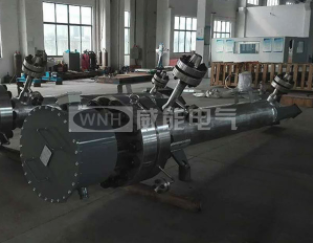

防爆电加热器的结构特点是怎样的?
防爆电加热器的容器材质接纳15CrMoR。防爆电加热器需经由科学盘算后接纳合理形式及数目的折流板,以阻止介质形成加热死角,并使介质在筒体内举行360°的折流,提高电热元件外貌介质的流速率。电加热器的焊接接纳盘算机控制的全自动管板氩弧焊,使加热元件的管壳和法兰间的焊接牢靠、可靠。电加热管与套管的焊接处采应用氨渗透检查。电加热器内部需设有用于超温报警的温度传感器。
应选用优质电加热管产品,且在加填充料之前,必需试压及格。要求散热区域在加热芯法兰、接线仓法兰完成电加热管;ぬ缀附雍,举行水压试验,试验压力应抵达容器试验压力。电加热管与;ぬ缀附哟σ100%检测,包管焊接质量,试压及格。
防爆接线仓为可拆卸式结构,使用低压正压透风。防爆接线盒内部设有接地;。接线仓外壳接纳烤漆处置惩罚,清静可靠。防爆品级为Exd II CT3,防护品级为IP54,严酷凭证GB3836-2000划定的各项指标要求举行设计,知足防火、防爆要求。其隔爆面必需严酷按电加热器标准设计,确保配合公差。
电加热器顶部电源接线箱必需通入低压正压透风,以确保抵达防爆清静要求,正压透风压力为~0.4MPa(表压)。
电加热器顶部设散热器,长度按电加热器接线仓内温度≤55℃举行设计。电加热器设置散热区及隔热层,散热区有散热板,隔热层外层接纳不锈钢板圆形壳体;,要求结构牢靠,雅观。接线仓壳体加工要确保圆度,内部要机加工。具备多路控制功效,即手动、自动和DCS3种。
